Koelen van metalen buizen

Introductie¶

In het boek wordt in hoofdstuk 2 geschreven over warmtetransport. Dat kan op drie manieren plaatsvinden. Het is niet eenvoudig om deze drie verschillende vormen uit elkaar te houden. In het vak ‘Fysische Transportverschijnselen’, dat in het tweede jaar wordt gegeven, zal je zien dat de natuurkunde achter deze verschillende vormen van warmtetransport ook best ingewikkeld is.

In deze proef proberen we een inschatting te maken van de ordegrootte van de verschillende vormen van warmtetransport bij de koeling van een metalen buis aan lucht.

Theorie¶

Volgens Newton’s wet van afkoeling is de snelheid waarmee een voorwerp afkoelt evenredig met het verschil in de temperatuur van het voorwerp ( $T$ ) en de omgeving ( $T_0$ ). We kunnen dit schrijven als:

\dot{Q} = -hA(T(t) - T_0),

(1)

waarin

$\dot{Q}$ de warmtestroom in $\mathrm{W}$ ,
$A$ het oppervlak waardoor koeling optreedt in $\mathrm{m}^2$ ,
$h$ de warmteoverdrachtscoëfficiënt in $\mathrm{W/(m^2 K)}$ .

Dit levert de differentiaalvergelijking

C\dot{T} = -hA(T(t) - T_0),

(2)

met $C$ de warmtecapaciteit in $\mathrm{J/kg}$ . Herschrijven met $\tau = \frac{C}{hA}$ levert:

-\tau\dot{T} = T(t) - T_0,

(3)

met als oplossing:

T(t) - T_0 = (T(0) - T_0)\text{e}^{-t/\tau}.

(4)

We kunnen hieruit dus concluderen dat $\tau$ de karakteristieke tijdsduur is waarin de temperatuur van de buis een factor $\text{e}$ verlaagd ten opzichte van de omgevingstemperatuur.

We zijn hier voor het gemak uitgegaan van een $h$ die onafhankelijk is van de temperatuur. We weten echter dat warmtetransport door straling niet lineair gaat, maar als

\dot{Q}_s = \epsilon \sigma A (T^4 - T_0^4).

(5)

Voor kleine temperatuurverschillen ( $\Delta T = T - T_0$ ) is dit te vereenvoudigen tot

\dot{Q}_s = \epsilon \sigma A ((T_0+\Delta T)^4 - T_0^4) \approx \epsilon \sigma 4A T_0^3 \Delta T.

(6)

Zolang $\Delta T$ dus relatief klein is ten opzichte van $T_0$ , kunnen we $h$ dus inderdaad als een constante beschouwen.

Methode en materialen¶

Ontwerp¶

Materialen¶

standaard met twee thermisch geïsoleerde grijparmen
metalen buis me bijpassende dop
thermometer (infrarood of thermokoppel)
knijper voor bevestigen thermokoppel op buis
warm water tussen 60 en 80 graden Celsius
(evt) schuifmaat voor bepalen dimensies buis

Procedure¶

Stop de buis in warm water en laat deze gedurende een paar minuten zitten om thermisch evenwicht te bereiken. Beantwoord ondertussen de volgende vragen met behulp van de tabel:

Materiaal	$\rho$ in $\text{kg/m}^3$	$C$ in $\text{J} / \text{(kg K)}$
messing	8,73E3	3,8E2
aluminium	2,7E3	8,8E2
staal	7,9E3	4,7E2

Pak de buis op met thermisch isolerende handschoenen (of direct met de geïsoleerde grijparm) en plaats deze in de grijparm met isolatieschoentjes. Positioneer de thermometer voor optimale temperatuurlezing. Meet als functie van tijd hoe lichaam koelt. Wacht voldoende lang zodat je de karakteristieke tijd $\tau$ voor de afkoeling kan bepalen.

Doe dit voor twee of drie configuraties:

De buis met de as in verticale richting en afgesloten met dop.
De buis met de as in verticale richting zonder dop.
(alleen bij voldoende tijd) De buis met de as in horizontale richting en afgesloten met dop.

Data analyse¶

Bepaal de karakteristieke tijd $\tau$ waarin de temperatuur van buis afneemt. Deze kan verschillend zijn voor de drie bovenstaande configuraties.
Bereken hieruit de warmteoverdrachtscoëfficiënt.
Vergelijk je resultaten met je groepsgenoten die een vergelijkbare buis hebben gemeten (dit kan klassikaal).
Welk deel van de warmteoverdrachtscoëfficiënt verwacht je dat gegeven is door de geleiding, straling en convectie? Onderbouw je redenering.

Resultaten¶

# Hier de data en de analyse

import numpy as np
import matplotlib.pyplot as plt
from scipy.optimize import curve_fit

def exp_func(t, A, tau, T_omg):
    # A is verschiltemperatuur met omgeving aan start
    # tau is de karakteristieke tijd voor de koeling
    # T_omg is de omgevingstemperatuur
    return (A * np.exp(-t/tau) + T_omg)

buitenoppervlak = 0.0534 # bepaal zelf in m^2
warmtecapaciteit = 	3.8E2 # bepaal de warmtecapaciteit in J/K
# Laad de data, om de metingen zonder dop te analyseren gebruik uscols=(0,1) om de metingen met dop te analyseren gebruikt je usecols=(0,2).
Data = np.loadtxt('Metingen_warmte.csv', delimiter=';', skiprows=1,usecols=(0,1))

times = Data[:,0]  # tijd in s
temps_c = Data[:,1]  # temperatuur in C
temps = temps_c + 273.15  # temperatuur in K


# pas beginwaardes aan naar schatting
# Het aantal maxfev moet wellicht hoger voor goede convergentie van de waarde
popt, pocv = curve_fit(exp_func, times, temps, p0=[50, 150, 298], maxfev=5000)

A_exp, tau_exp, T_omg_exp = popt

y_fit = exp_func(times, *popt)

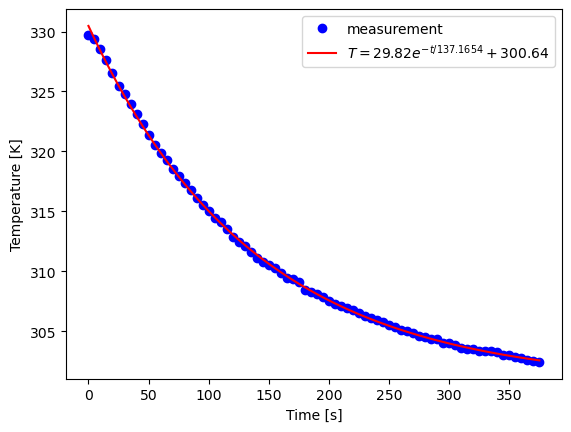

plt.figure()
plt.xlabel('Time [s]')
plt.ylabel('Temperature [K]')

plt.plot(times, temps, 'bo', label='measurement')
plt.plot(times, y_fit, 'r-',
         label='$T = %0.2f e^{-t/%0.4f} + %0.2f$' % (A_exp, tau_exp, T_omg_exp))

plt.legend()

plt.show()

h_exp = (warmtecapaciteit) / (tau_exp * buitenoppervlak)

print(h_exp) # warmteoverdrachtscoëfficiënt in W/m^2 K
# Sla figuren op met
#
# plt.savefig("Figuren/naam.png", dpi=450)

51.879739716030144

Discussie¶

Het afkoelen van een metalen buis is een exponentieel proces, dit is afgeleidt uit Newtons wet voor afkoeling. De metingen vertonen duidelijk een exponentiële trend en zijn dus in overeenstemming met de verwachting. Uit de temperatuurdata kan $\tau$ worden bepaald. Op basis hiervan is de wartmeoverdrachtscoëfficiënt $h = 5.2*10Wm^{-2}K^{-1}$ berekend.

Verschillen in de gemeten $\tau$ tussen configuraties (met of zonder dop) zijn te verklaren door veranderingen in het oppervlak van de buis. Het verwijderen van de dop zorgt voor meer luchtstroom langs de binnenkant van de buis, dus zal de buis sneller afkoelen.

Conclusie¶

In dit experiment is de afkoeling van een metalen buis in lucht onderzocht en beschreven met Newtons wet van afkoeling. Uit de temperatuurafname is de afkoeltijd $\tau$ bepaald, waarmee de warmteoverdrachtscoëfficiënt is berekend. De resultaten laten zien dat luchtstromen de belangrijkste factor zijn voor het afkoelen van de buis. Het experiment toont aan dat een simpele opstelling geschikt is om warmtetrends te weergeven, maar dat de resultaten erg afhankelijk zijn van de geometrie van de voorwerpen.
